PRODUTO SOB ENCOMENDA
Rolamento Construção Standart Com Esfera De Aço, Ângulo De Contato De 25 Graus, Gaiola De Resina Fenólica, Montagem Universal Individual, Pre Carga Leve.

Rolamento marca FAG

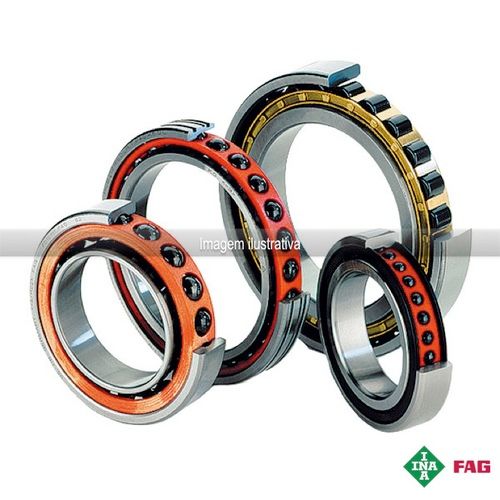

Foto ilustrativa
Preço unitário

Dimensão Medida Descrição
d 160 mm Diâmetro interno
D 240 mm Diâmetro externo
B 38 mm Altura

Dimensões principais e dados de desempenho
d 160 mm Diâmetro do furo
D 240 mm Diâmetro externo
B 38 mm Largura
Cr 182.000 N capacidade de carga dinâmica, radial
C0r 138.000 N capacidade de carga estática, radial
Cur 10.400 N Limite de carga por fadiga, radial
nG Grease 5.000 1/min velocidade limite para lubrificação com graxa
nG Oil 7.500 1/min Velocidade limite de rotação para lubrificação com óleo
≈m 4,945 kg Peso

dimensões de conexão
da 174 mm Diâmetro do ressalto do veio
da h12 Diâmetro folga do ressalto do veio
Da 228 mm Diâmetro do ressalto do anel exterior
Da H12 Diâmetro do ressalto folga do anel exterior
ra max 2,1 mm Raio máximo da ranhura
ra1 max 1 mm Raio máximo da ranhura
Etk min 184,7 mm Diâmetro mínimo distância de injeção
Etk max 193,4 mm Diâmetro máximo distância de injeção
Etk1 min 184,7 mm Diâmetro mínimo distância de injeção
Etk1 max 193,4 mm Diâmetro máximo distância de injeção
a 65,6 mm Distância entre os vértices dos cones de pressão

Dimensões
rmin 2,1 mm Medidas mínimas do chanfro
r1 min 2,1 mm Medidas mínimas do chanfro
α 25 ° Ângulo de pressão

Faixa de temperatura
Tmin -30 °C Temperatura de operação min.
Tmax 100 °C Temperatura de operação max.

Informação adicional
FV L 1.715 N Força de pré-carga ligeira
FV M 5.606 N Força de pré-carga média
FV H 11.519 N Força de pré-carga pesada
KaE L 4.988 N Força de elevação ligeira
KaE M 16.807 N Força de elevação
KaE H 35.587 N Força de elevação
ca L 385 N/µm Rigidez axial ligeira
ca M 601 N/µm Rigidez axial média
ca H 806 N/µm Rigidez axial grande
