PRODUTO SOB ENCOMENDA

Rolamento marca FAG - Ângulo de contato de 25 º graus

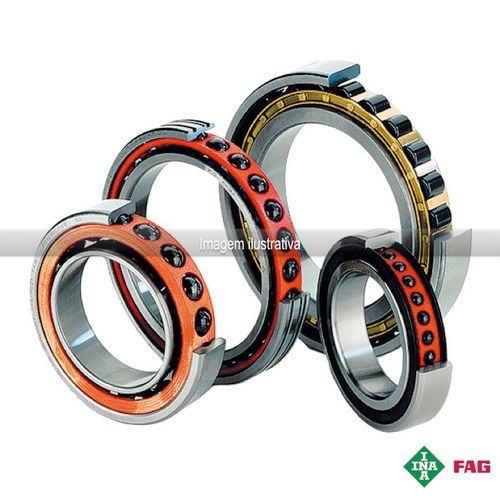

Foto ilustrativa
Preço unitário

Dimensão Medida Descrição
d 15 mm Diâmetro interno
D 32 mm Diâmetro externo
B 09 mm Altura

Dimensões principais e dados de desempenho
d 15 mm Diâmetro do furo
D 32 mm Diâmetro externo
B 9 mm Largura
Cr 5.900 N capacidade de carga dinâmica, radial
C0r 2.310 N capacidade de carga estática, radial
Cur 244 N Limite de carga por fadiga, radial
nG Grease 45.000 1/min velocidade limite para lubrificação com graxa
nG Oil 70.000 1/min Velocidade limite de rotação para lubrificação com óleo
≈m 30 g Peso

dimensões de conexão
da 19 mm Diâmetro do ressalto do veio
da h12 Diâmetro folga do ressalto do veio
Da 29 mm Diâmetro do ressalto do anel exterior
Da H12 Diâmetro do ressalto folga do anel exterior
ra max 0,3 mm Raio máximo da ranhura
ra1 max 0,1 mm Raio máximo da ranhura
Etk min 21,1 mm Diâmetro mínimo distância de injeção
Etk max 22,3 mm Diâmetro máximo distância de injeção
Etk1 min 21,1 mm Diâmetro mínimo distância de injeção
Etk1 max 22,3 mm Diâmetro máximo distância de injeção
a 10 mm Distância entre os vértices dos cones de pressão

Dimensões
rmin 0,3 mm Medidas mínimas do chanfro
r1 min 0,3 mm Medidas mínimas do chanfro
α 25 ° Ângulo de pressão

Faixa de temperatura
Tmin -30 °C Temperatura de operação min.
Tmax 100 °C Temperatura de operação max.

Informação adicional
FV L 36 N Força de pré-carga ligeira
FV M 154 N Força de pré-carga média
FV H 341 N Força de pré-carga pesada
KaE L 104 N Força de elevação ligeira
KaE M 464 N Força de elevação
KaE H 1.066 N Força de elevação
ca L 37,2 N/µm Rigidez axial ligeira
ca M 64,6 N/µm Rigidez axial média
ca H 89,8 N/µm Rigidez axial grande
